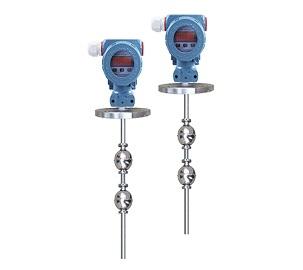

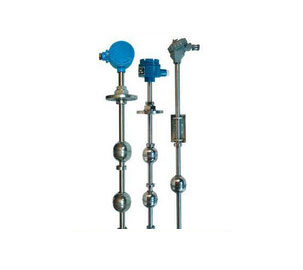

连杆浮球液位计

连杆浮球液位计

主要技术参数
1、控制位置:在磁性浮球液位计的测量范围内任意设
2、工作温度:0℃~+80℃
3、控制精度:±10mm
5、防护等级:IP65
6、防爆等级:隔爆ExdllBT4~6
7、本安ExiallCT4~6
8、出线接口螺纹:M20 x 1.5 内螺纹定。

全国销售热线: 029-88621754

  连杆浮球液位计是利用浮球内磁铁随液位变化,来改变连杆内的电阻与干簧管所组成的分压电路,分压信号可经过转换器变成4-20mA或其它不同之标准信号。干簧管的间隙愈小,精度愈高。可配合其他二次表远距离指示,是一种原理简单,可靠性极佳的液位计。
应用范围
  连杆浮球液位计几乎可以适用与各种工业自动化过程控制中的液位测量与控制,可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

产品特点

  1.机构简单、安装方便、使用寿命

  2.不受蒸汽、泡沫、液体挥发性气体影响

  3.指示机构与被测介质完全隔离,密封性好,使用安全

  4.耐高温,最高耐温达280℃,并可适用多种腐蚀性介质

  5.多种材质可以选择,适合多种场合使用

  6.性能稳定可靠,抗干扰能力强

测量原理

  连杆浮球液位计结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球(简称浮球)在被测介质中的位置受浮力作用影响,液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(干簧管)作用,使串联入电路的元件(如定值电阻)的数量发生变化,进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。

  该液位计可以直接输出电阻值信号,也可以配合使用变送模块,输出电流值(4-20mA)信号,同时配合其他转换器,输出电压信号或者开关信号(也可以按照客户需求转换器由公司配送)。从而实现电学信号的远程传输、分析。
