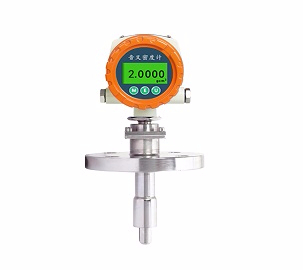

GJM-KG型(卡箍安装形式)音叉式浓度计

GJM-KG型(卡箍安装形式)音叉式浓度计

浓度测量范围:0-100%

浓度测量精度:0.5%(常规);0.1%HT级)

密度测量范围:0–3g/cm3 (0 – 3000 kg/m3)


全国销售热线: 029-88621754

1.概述:

     GJM-KG在线浓度计音叉浓度计是根据不同介质中频率不同,根据频率和密度之间关系,测量出频率的变化,从而检测密度的变化,再根据密度阈浓度的对应关系式,把密度转成浓度值,目前市场上的音叉浓度计均采用频率自动追踪技术,此技术实现较为容易,但频率变化小,理论精度低,不能满足高精度测量场合的需求,西安市高精密仪表厂音叉式浓度计采用创新技术,从根源上解决了频率变化小的问题,增加频率的变化范围,保证了较高精度。

2.使用工况:

﹡脱硫行业中石灰浆液密度和浓度的测量

﹡脱硝行业中氨水的密度和浓度测量

﹡选矿行业中矿浆的密度和浓度测量

﹡表面处理行业中配比液体的密度和浓度测量

﹡送煤过程中煤泥的密度和浓度测量

﹡糖浆的密度和浓度测量

﹡淀粉乳液的密度和浓度测量

﹡医药行业药液、浓缩液的密度和浓度测量

﹡酒精等化学试剂、化工液体的密度和浓度测量

﹡石油及油合成制品的密度和浓度测量


 3.音叉密度计参数:

测量范围:0–3g/cm3 (0 – 3000 kg/m3)

测量精度:± 0.001 g /cc (± 1 kg/m3)
      操作温度范围 :-50℃ ~ +120℃
     最大工作压力:20Mpa
     流体粘度范围 :0 – 20000 cP
     内置温度传感器:  PT1000
     接液材质:不锈钢,哈氏合金 C22,锰合金 400,钛合金等
     叉体涂层:标准型,PTFE 或电解抛光
     供电电源:20 – 28 VDC,35 – 45 mA
     模拟信号输出:4 – 20 mA
     输出精度(20℃):读数的± 0.1%或± 0.05% FS
     输出重复性(-40 ~ +85℃)
     过程连接:法兰连接

4.型号与规格:

GM-801    法兰式音叉密度计(默认法兰DN50)

GM-802    卫生型音叉密度计(默认DN50卫生卡套)

GM-803   分体式音叉密度计(默认螺纹G1 1/2)

选型事项:

音叉密度计订货前需和销售支持联系,核实现场情况,音叉密度计对现场要求比较高,符合音叉密度计的使用要求才能保证最高精度。可根据现场工况提供定制服务,无线密度计,分体式密度计等。


5.具体参数:

浓度测量范围

0-100%(可溶性液体),60%(固液混合物)

浓度计标定范围

0-100%

浓度测量精度

0.5%(常规);0.1%(HT级)

密度测量范围

0–3g/cm3 (0 – 3000 kg/m3)

重复性

± 0.02%

温度输出范围

-40℃ ~ +150℃

最大工作压力

20MPa

流体粘度范围

0 – 20000 cP

温度系数

小于0.1 kg/m3/℃ (校正后)

压力影响

可忽略不计

内置温度传感器

PT1000

接液材质

不锈钢,哈氏合金 C22,锰合金 400,钛合金等

叉体涂层

标准型,PTFE 或电解抛光

供电电源

24VDC,≥500mA

模拟信号输出

4 -20 mA,0-1000Hz,RS485 Modbus RTU

输出精度(20℃)

读数的± 0.1%或± 0.05% FS

输出重复性(-40 ~ +85℃)

± 0.05% FS

过程连接

卡箍安装尺寸非标定制、法兰连接

防爆标志

Ex d IIC T6 Gb

防护等级

IP65

外壳

铝合金
