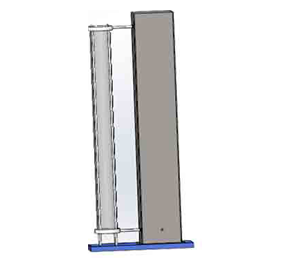

水箱式液位标准装置

技术指标：
检定范围：2000mm及以下
分 辨 率：钢直尺：1mm
标准尺允许误差：±0．35mm
接口标准：DN15、DN20、DN25、DN32平面法兰
1、水箱
材料为2.5mm厚不锈钢板，上水箱尺寸：400x300x2300mm，顶部开两个直径200mm检测孔，底座尺寸1000x400x50mm配四个万向角轮；贮水箱尺寸：1000x600x750mm，配玻璃管液位计及四个万向角轮。
2、水泵及水位控制系统
   水泵采用德国进口屏蔽式水泵（静音），并配有精度为0.5%F.S投入式液位计水泵自动控制系统，可设定水位，实现自动停止及工作；水泵也具备点动工作功能可实现微调上、下水位的功能。
3、检定管
规格：2000（高） x 200（直径）x 10（壁厚）mm，与上水箱均为快速接头连通（可拆卸），且可整体放倒安装被检设备，以解决垂直空间不够的问题；顶部安装一锁紧螺母并开一直径60mm孔，便于安装被检设备。
4、溯源标准
标配钢直尺为2000mm（1mm分辨率），平行、滑动固定在有机玻璃管外部，可以上下调节，尺子上配有“透明滑块”与玻璃管紧密接触，方便读数。
可根据客户要求配置光栅尺或磁栅尺。
5、转换接口
（1）上水箱正面预留两个快速转换接口，可根据客户需要提供各种规格液位计转换接头，出厂标准配置为DN15、DN20、DN25、DN32平面法兰转换接头；
（2）有机玻璃管顶部预留Φ60mm孔和一线缆固定螺母，用于检定雷达、超声波、浮球和投入式液位计；
（3）控制箱提供2组24V直流电源。
