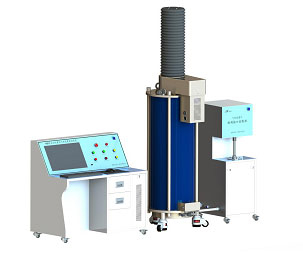

活塞气体流量标准装置

主动活塞气体流量标准装置是一种新型的原始法气体流量标准装置，可以达到气体流量计量的最高等级（0.05级），准确度优于钟罩式气体流量标准装置、音速喷嘴气体流量标准装置、标准表法气体流量标准装置、皂膜式气体流量标准装置等。该设备装置具有准确度高、流量与压力调节范围宽、测量速度快、自动控制效率高等优点，适用于气体流量计的研发、实验、检定校准、型式评价、量值传递和溯源等。

该系列装置的输出流量从0.0016L/min到500L/min。根据流量输出范围的不同，把活塞标准装置的容积分为：5L、10L、20L、50L、100L、200L、300L等。

该系列产品依据《JJF1586-2016主动活塞式流量标准装置校准规范》设计、加工、校准。

二、产品特点

1、缸体采用无法兰结构，无焊接点，避免了后期应力释放带来的缸体变形问题，保证活塞装置流量输出的长期精度和稳定性。

2、活塞部件采用盘形结构，体积精巧，可以在缸体内实现优良的运动性能和密封效果。

3、装置能实现气体体积流量和质量流量双量值的高准确度基准级输出。

4、装置采用组合密封圈结构，确保无泄漏。

5、压力、温度、湿度的检测采用数字输出变送器，上位机使用通讯方式进行数据采集，可以保证数据检测精度，避免因电流转换带来精度损失。

6、活塞的行程位移检测采用与缸体具有相同热膨胀系数的不锈钢球栅尺测量机构。

7、装置配置高性能的伺服动力系统，具备优良的高低速运转稳定性，流量范围宽。

8、装置配置了运行过载与行程终端位置保护，确保长期自动运行的安全。

三、产品技术参数

四、装置软件及电气控制系统特点

1、采用高精度伺服驱动器控制伺服电机，使装置具有良好的抗过载能力、运行平稳、噪音小，且具备优良的高低速运转稳定性，使装置在低速流量下也具有很高的输出精度。

2、通过球栅尺与伺服电机形成速度、位置和力矩的闭环控制，克服了步进电机丢步的问题，实现了检定过程中的精确定位，提高了检定时活塞位移数据采集的准确性。

3、活塞标准器和被检表的温度、压力等实时采集均采用数字通讯方式，避免了传统的电流/电压信号因A/D转换带来的精度损失。

4、控制系统的所有电气元器件均采用国内外的知名品牌，且总电源自带漏电保护，性能更加安全可靠。

5、系统检定过程的计时采用自主研发的数字I/O多功能模块，晶振稳定度能远远优于规程规定的1×10^-5。

6、整套控制系统从软件、电气、机械方面实现了对活塞位移，装置压力过高、过低等的多重保护，使活塞运动更加安全可靠。

7、整套系统具备声光报警功能，报警消除后可自动复位。

8、系统实现了智能测控。系统的硬件和软件采用PLC+LABVIEW的最佳组合方式，充分结合了PLC实时性、可靠性的优点以及LABVIEW强大的测控和计算能力，使检定过程和结果更加准确可靠。

9、检定软件具有自动化程度高，操作便捷等优点，检定人员只需在检定前装好被检表，输入检表参数，点击检定开始按钮，即可实现检定数据的自动采集、检定结果的自动输出和打印。

10、为了方便操作，在操作台的面板上均设计有工控机的控制按钮和数据传输接口。

11、检定画面既有常用的检定操作界面，也有系统监控和测试界面，实现整套控制系统的实时监控，便于后续操作维护。

12、在进行被检表检测时既可按操作规程检定，也可根据实际需要设定检定的流量点和次数，检定方式灵活方便。

13、检定软件标准化和模块化，用户可以根据实际情况更改数据检定记录和证书的格式等，大大降低了软件的后续维护成本。

14、活塞标准器和被检表数据的计算采用了全新的压力、温度、湿度等修正公式，使检定结果更加精确可靠。

15、软件采用动态检定法进行检定或校准，流量恒定后进行采数及计算，避免了因传动误差或起始结束流量不稳定导致的检测结果偏差。

五、装置的检测接口特点

1、装置配置气体流量计检测接口控制柜，能快速连接装夹湿式气体流量计与音速喷嘴。

2、湿式气体流量计校准，可授受脉冲及光电信号，实现对纯机械式及远传湿式气体流量计的校准工作。
