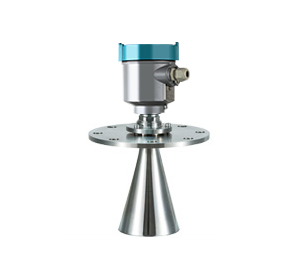

80G调频雷达液位计

80G调频雷达液位计

测量范围: 0.045m-100m

测量精度:±1mm

过程温度:-40-80°C

过程压力:-0.1-2MPa

频率范围:76-81GHz


全国销售热线: 029-88621754

原理:

    调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系: R= C (速度)  f (频率差) /2/ K  调频斜率)。因为光速 C和调频斜率 K 已知,因此估算出频率差 δ f  便可得到雷达安装位置料面的距离 R ,再通过已知的罐体总高,减去雷达到料面的空间距离(简称空高),得出料位的高度。


特点:

   由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术,雷达物位计可以应用于各种复杂工况。

  “虚假回波学习”功能使得仪表在多个虚假回波的工况下,可正确地确认真实回波,获得准确的测量结果。

   多种过程连接方式及天线型式,使得GJMD6系列雷达物位计适于各种复杂工况及应用场合。如:高温、高压及小介电常数介质的测量等。

   采用脉冲工作方式,雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。


技术参数:

型号 GJM-20
应用场合高温高压等环境液体的测量

测量范围0.045m-100m
测量精度±1mm
过程温度-40-80°C
过程压力-0.1-2MP
频率范围76-81GHz
信号输出(4~20)mA/RS485Modbus
供电方式             两线制(DC24V)                 四线制(DC24V / AC220V )
现场显示可选
壳体铸铝、不锈钢

天线材料PTFE 、PFA
法兰规格DN50/ DN80/ DN100 ( PTFE / PP )法兰、不锈钢316L法兰、PP 万向节法兰、不锈钢万向节法兰
防爆等级标准型(非防爆)、本安型(Exia IIC T6)、本安型+隔爆型(Exd [ia]ia IIC T6)
其他选配
