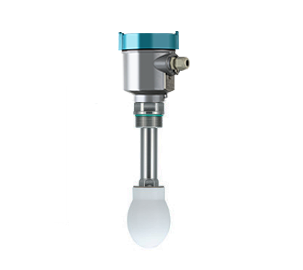

26G粉尘雷达物位计

26G粉尘雷达物位计

测量范围: 70M

测量精度:±15mm

过程温度:-40-150°C

过程压力:-0.1-4MPa

频率范围:26G

全国销售热线: 029-88621754

原理:

    雷达物位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比,从而计算出天线到被测介质表面的距离。


特点:

雷达物位计采用了高达26GHz的发射频率,因而具有:

  -波束角小(最小5度),能量集中,具有更强抗干扰能力,大大提高了测量精度和可靠性;

  -天线尺寸小,便于安装和加装防尘罩等天线防护装置;

  -测量盲区更小,对于小罐测量也会取得良好的效果;

  -波长更短,对小颗粒物质的料位测量更适合。

  -采用了先进的微处理器和独特的EchoDiscovery回波处理技术,雷达物位计可以应用于各种复杂工况。

  -采用脉冲工作方式,雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。

技术参数:

型号GJMD266
应用场合散装物位测量或强粉尘易结晶、结露场合 固体
测量范围70m
测量精度±15mm
过程温度(-40~200)℃
过程压力(-0.1~4 ) MPa
频率范围26GHz
信号输出( 4~20 ) mA / HART
供电方式两线制(DC24V)     四线制(DC24V / AC220V )
现场显示默认显示
壳体铸铝、不锈钢
天线结构水滴头
天线材料不锈钢316L
螺纹规格螺纹  G1½A/不锈钢316L
螺纹  1½NPT/不锈钢316L
防爆等级标准型(非防爆)、本安型(Exia IIC T6)、                               本安型+隔爆型(Exd [ia]ia IIC T6)
其他选配

仪表尺寸:
