万向型WSS、WSSX系列工业双金属温度计

万向型WSS、WSSX系列工业双金属温度计

温度计为轴向型、径向型、135°三种型式。

温度计的精度等级为1级、1.5级。

保护管的材料为1Cr18Ni9Ti不锈钢和钼二钛,其所能承受的分称压力为6.4MPa。

接点额定功率:10VA(无感负载)。

最高工作电压:220V。

最大工作电流:1A。

指示表头使用环境温度-40~85°。

指示表头使用环境湿度5~100%


全国销售热线: 029-88621754

一、 用途

   双金属温度计是一种适合测量中、低温的现场检测工业仪表。可用来直接测量气体、液体和蒸汽的温度。带电接点双金属温度计,并能在工作温度超过给定值时,自动发出控制信号切断电源或报警。 双金属温度计具有无汞害、易读数、坚固和耐振等优点,可代替工业玻璃水银温度计广泛适用于工业和科研部门。

   双金属温度计分为普通型、户外型、防腐型三种。普通型外壳用铁皮电镀,保护管用不锈钢,适用于室内一般场合使用。户外型外壳用铝金制造,保护管,连接柱均采用不锈钢,密封性较好,适用于室内外,一般耐腐蚀场所。防腐型外壳采用全不锈钢,保护管、连接柱可用钼二钛材料,连接部分均采用密封胶,可适用于多数腐蚀介质、气体的测量。

二、 结构原理

   双金属温度计感温元件采用多圈直螺旋形双金属片。一端固定,另一端(自由端)连接在芯轴上,轴向型温度计指针直接装在芯轴上。径向型结构指示针通过转角弹簧与芯轴连接。当温度变化时,感温元件自由端旋转,经芯轴传动指针在刻度盘上指示被测介质温度的变化值。

   电接点温度计,指针上装有动接点,固定接点装在设业指针上指针触头随温度变化旋转,当温度达到或超过设定值时,接点闭合发出信号,以达自动控制和报警的目的。

三、 主要技术参数

  1、 温度计为轴向型、径向型、135°三种型式。

  2、 温度计的精度等级为1级、1.5级。

  3、 温度计的时间常数不超过40S。

  4、 保护管的材料为1Cr18Ni9Ti不锈钢和钼二钛,其所能承受的分称压力为6.4MPa。

  5、 执行标准:JB/T8803-1998

  6、 温度计分普通型、户外型、防腐型三种型式。

  7、 温度计的接点为上、下限,单限,双上限(全部常开)。

  8、 接点额定功率:10VA(无感负载)。最高工作电压:220V。最大工作电流:1A。

  9、 指示表头使用环境温度-40~85°。

  10、 指示表头使用环境湿度5~100%。

  11、 WSS系列双金属温度计属于耐震机械仪表。

  12、 测量温度时应将保护管下面100mm长全部浸入被测量介质,以保持温度准确性。

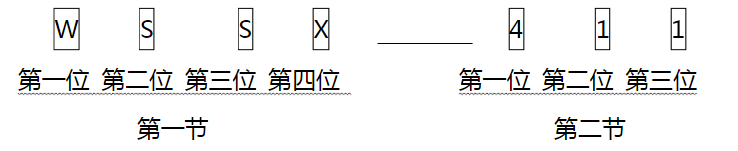

四、 型号表示方法

 型号示例:

表壳公称直径为φ100(mm)的轴向式普通型双金属温度计,安装方式为可动外螺纹。

型号表示:WSS-401。
