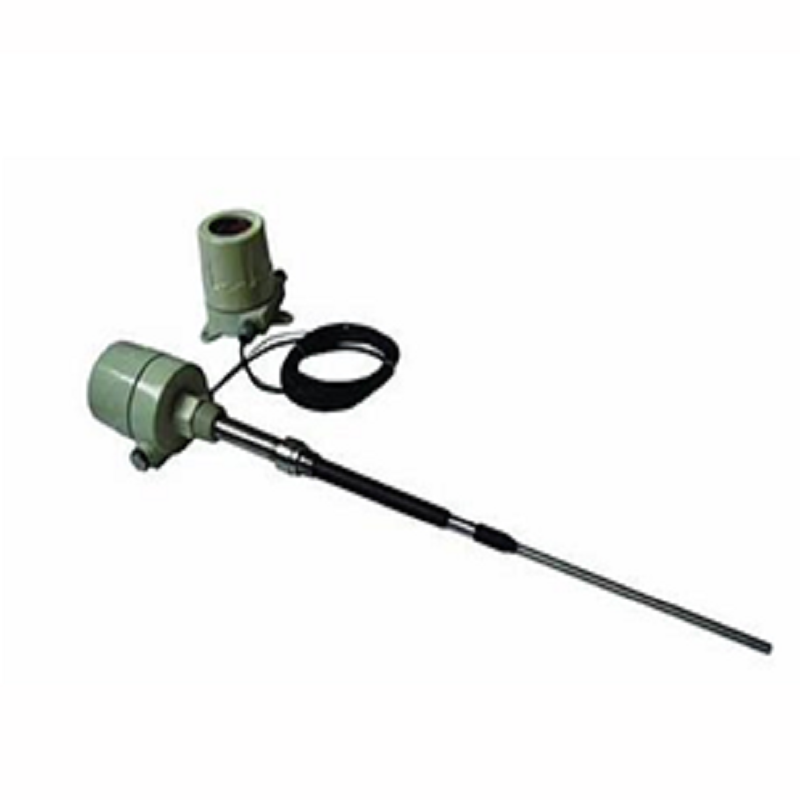

80G缆式射频导纳物位开关

原理：

     射频导纳的探测极棒与金属容器罐壁之间具有电容特性，由此构成一个电桥电路，振荡电路产生的射频振荡信号加在这个电桥上。当被测介质未接触到探测极棒时，电桥处于平衡状态，没有输出信号。而当被测介质填充到探测极棒与罐壁之间时，由于被测介质的电特性与空气不同，会引起电桥电路的不平衡，从而产生输出信号。

技术参数：

典型应用：故障报警，上限、下线，现场可调

外壳标准：铸铝，标准

探头材质：304/316不锈钢，PTFE（可选）

操作温度：-184~+260℃（≥260℃选陶瓷探头）

环境温度：-40~+66℃

过程压力：-0.1-6MPa

继电器输出：双刀双掷，10A，115vAC或26vDC(阻性)  或5A，220vAC

供电电源：120/220vAC,50-60Hz；24vDC（可选）

过程连接：法兰、螺纹（可选）

探杆长度：500mm（可选，可按要求定制）

消耗功率：3w

延迟时间：0~30秒可调（开或关）

灵 敏 度：0.5pf~750pf

电气接口：M20*1.5

失电保护：常开或常闭，现场可切换

防护等级：I级，C或D组

                II级，E、F或G组
