全自动温度检定系统

全自动温度检定系统

环境温度:20℃±5℃;

 相对湿度:≤75% RH;

 使用电源AC220V±10% 50±1HZ;

 要求接地电阻≤4Ω;

 周围不应有高浓度粉尘及腐蚀性气体存在;不能在易燃易爆的气氛中使用和贮存,应有一定的通风条件。



全国销售热线: 029-88621754

热电偶热电阻双金属温度计全自动校验系统是我厂引进日本技术研发制造的最新产品。 它是以PC计算机为核心,配以高精度进口数字万用表、进口低电势扫描开关及管理软件等构成的测控系统。操作者可在Win7/WinXP/UNIX/LINUX操作系统下方便地用鼠标进行全过程的操作,PC计算机系统实时显示检定炉(或油槽、低温槽等)的控温曲线、温度及检定时间等参数。系统完全按照现行国家计量检定规程进行数据处理,并能打印各种记录表格、检定证书,还可保留原始记录以备将来查阅。系统完全实现了热电偶和热电阻检定过程的全部自动化,即:自动控温、自动检定、自动数据处理、自动打印检定结果、自动保存升温曲线。使操作者的劳动强度大大降低,并提高了检定的工作质量。本装置还提供了该系统的认证程序以及数据文件管理程序,为操作者对系统的认证和检定结果的归档、检索和查询提供了方便。



   系统主要特点:

   ●整机引进国外先进技术;

   ●显示直观、操作简便;

   ●功能齐全,配置灵活;

   ●高准确度,高分辨率;

   ●自动化程度高、标准化程度高、检定时间短;

   ●具有系统认证测试功;

   ●系统技术成熟先进、可靠性高;

   ●保护措施完善。

    系统组成:

  群控热工自动检定系统参照DCS 系统的工作模式,采用模块化结构,集散控制方式,每一路温度控制、多路扫描采样均构成一个单独的模块单元,用户可以根据需要配置不同数量的模块单元,但最多不能超过5路 PC计算机为上位机,主要负责多路协调、数据采样和数据处理。控温由下位机“控温仪”各自独立完成。数表为多路共享资源,分时完成对各模块检定测量数据的多路采样。1024263L7-0.jpg

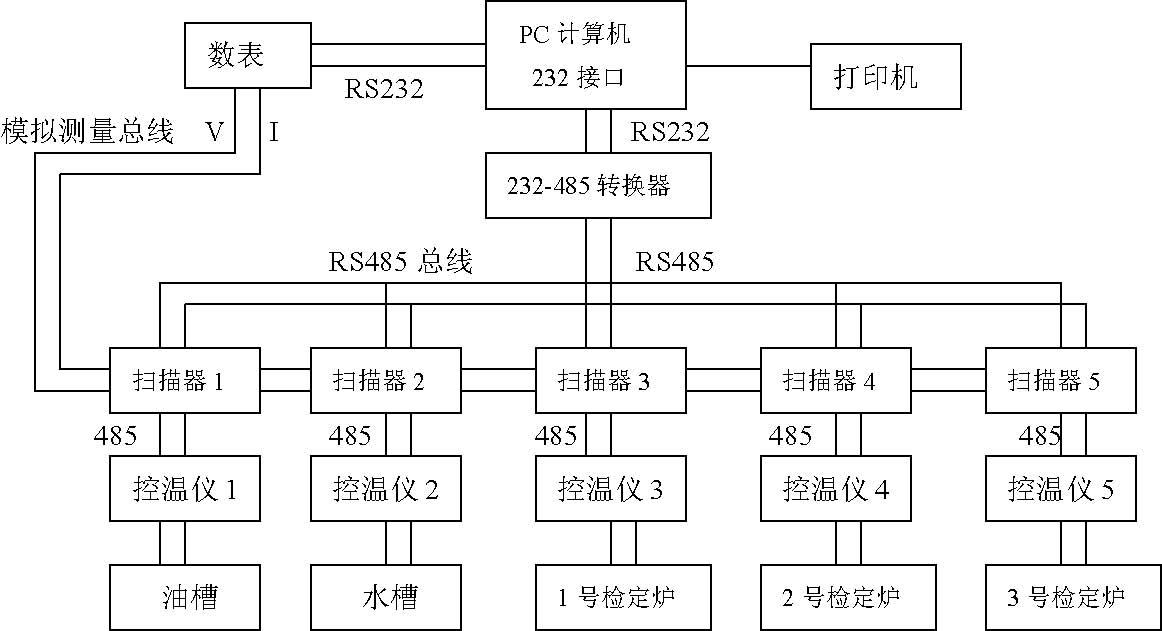

    系统总体结构如图:

图中上位机为PC计算机,下位机为数字多用表、扫描器和控温仪。PC计算机通过RS232 串行总线与数字多用表接口。PC计算机与扫描器和控温仪采用RS485 串行总线接口扫描器、控温仪和恒温装置构成一个单元模块,采用积木式结构扩展连接。各单元模块都可以单独启动工作。

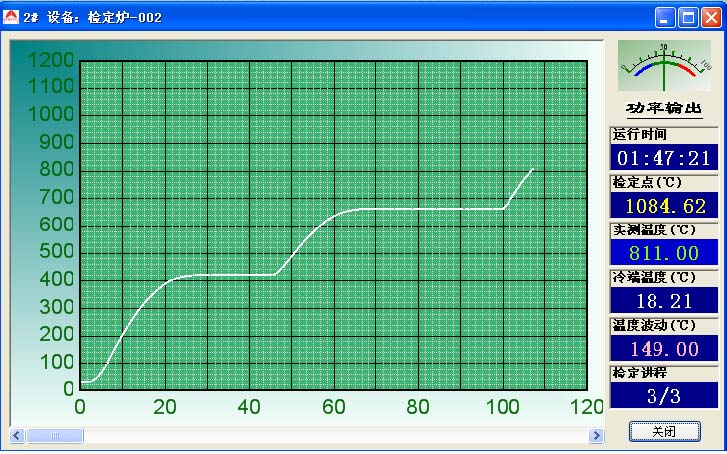

   完全在Win7/WinXP/UNIX/LINUX操作平台下运行,鼠标点击操作。符合Windows环境的操作习惯,视窗界面,下拉式菜单,使用鼠标选择输入参数和进行过程操作,功能强大,使用方便、灵活、快捷。在检定过程中显示器实时显示检定炉(或油槽、水槽等)的温度变化曲线、检定炉(油槽、水槽)温度、检定点温度、检定进程、冷端温度、控温偶的毫伏值(控温热电阻的电阻值)和检定时间。


系统备有热电偶、热电阻检定装置本身的认证测试模块,可自动对装置检定热电偶、    热电阻的总不确定度、重复性误差以及检定炉和油槽的温场进行认证测试,并整理打印出认证报表。为操作者进行系统建标和系统复查带来极大的方便。

    设备使用条件:

 环境温度:20℃±5℃;

 相对湿度:≤75% RH;

 使用电源AC220V±10% 50±1HZ;

 要求接地电阻≤4Ω;

 周围不应有高浓度粉尘及腐蚀性气体存在;不能在易燃易爆的气氛中使用和贮存,应有一定的通风条件。

    用途:

热电偶热电阻双金属温度计全自动检定系统可以用于检定种种工业热电偶、热电阻、膨胀式温度计、玻璃液体温度计、双金属温度计、压力式温度计。

    满足标准:

    该系统的检定程度严格按国家相关检定规程编写并执行ITS-90国际温标,满足相关标准及规程有:

   ●JJG 141-2000《工作用贵金属热电偶》;

   ●JJG 351-1996《工作用廉金属热电偶》;

   ●JJG 229-2010《工业铂、铜热电阻》;

   ●JJG 130-2004《工作用玻璃液体温度计》;

   ●JJG 978-2003《石油用高精密玻璃水银温度计》;

   ●JJG 310-2002《压力式温度计》;

   ●JJG 226-2001《双金属温度计》;

   ●JJG115-1999《标准铜-铜镍热电偶》

   ●JJG 75-1995《标准铂铑10-铂热电偶》;

   ●JJG 368-2000《工作用铜-铜镍热电偶》;

   ●JJG1098-2003《热电偶、热电阻自动测量系统校准规范》
技术参数:

 ●扫描开关寄生电势:≤0.4μV;

 ●准确度:

   电势测量不确定度≤0.01%;

   电阻测量不确定度≤0.01%;

   电偶检定不确定度≤1.2℃;

   热电阻检定不确定度≤0.05℃;

   电势测量误差:≤±0.005%;

   电阻测量误差:≤±0.01%;

 ●分辨力:电势:0.1μV ;电阻:0.1mΩ;

   控温准确度:检定热电偶时温度偏离检定点不超过±5℃;

   检定热电阻时温度偏离检定点不超过±2℃

   恒温稳定度:热电偶检定过程恒温后,炉温变化率≤0.2℃/min;热电阻检定过程恒温后,油槽温度变化率≤0.04℃/10min;

 ●检定温度:

   热电偶300~1200℃任意整5℃点;

   热电阻0~300℃任意整10℃点;

 ●检定支数:热电偶可同时检定1~10支,允许在同一温度点多批检定;

 ●可检定热电偶类分度号:S、K、E、R、B、T、N、J;

 ●可检定热电阻类分度号:Pt100、Pt50、Pt10、Cu100、Cu50、BA1、BA2、G;

 ●电源:交流电源220±22V;50±1Hz;



 ●总功率:n×2.0kw(n为模块数)。
